Producator AQUALYTIC – GERMANIA
MODELE: AL 606, AL 612

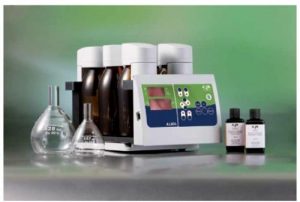

AL 606
BOD – consumul biochic de oxigen – va exprima cantitatea de oxigen necesara degradarii biologice a materiei organice intr-o proba de apa reziduala. Masuratorile BOD sunt astfel utilizate drept baza pentru detectia degradarii biologice a materiei organice in apa. Diferenta dintre BOD si COD este aceea ca in cazul COD va fi inregistrata material organica non-degradabila biologic.
Masuratorile BOD sunt astfel masuratori importante pentru efectul reziduurilor industriale si a apelor reziduale.
Masurare BOD utilizand aparatul AL606
Sistemul cu senzor AQUALITIC AL 606 este un sistem pentru masurare 6 probe ce permita masurarea precisa a BOD pe baza principiului manometricDatorita senzorului de presiune integrat, nu mai este necesar sa utilizati mercur pentru masurarea presiunii.
Caracteristici generale:
* selectie directa a probei
* afisaj direct si cu acuratete pentru valori BOD in mg/l
* utilizare cu usurinta
* perioada de masurare selectabila de la 1 pana la 28 de zile (BOD5, BOD7, OECD…)
* stocarea valorilor obtinute
* 110-240 V/ 50-60 Hz
* Domeniul de masurare de la 0-40 mg/l pana la 0-4000 mg/l BOD
* functia Auto start (pornire automata) dupa egalizarea temperaturii
* sistem de agitare inductive ce va recentra automat tijele de agitare
* interfata RS 232
Domeniile de masurarea si volumul probelor:
Nivelul BOD al probei va depinde de cantitatea de materie organica prezenta, ce poate varia in mod considerabil. Sistemul de masurare BOD AL 606 este astfel calibrat pentru diferite volume de proba si domeniile de masurare listate sunt prezentate in tabelul de mai jos. Domeniul de masurare total in sistem este de 0-4000 mg/l.
| Domeniul mg/l BOD | Volumul de proba in ml |
| 0-40 | 428 |
| 0-80 | 360 |
| 0-200 | 244 |
| 0-400 | 157 |
| 0-800 | 94 |
| 0-2000 | 56 |
| 0-4000 | 21,7 |
AL606 Principiu
Bioxidul de carbon produs metabolic de bacterii este legat chimic de solutia de hidroxid de potasiu continuta in cuva etansa in sticla.
Rezultatul este scaderea de presiune in sistem, care este proportionala direct cu valoarea BOD si este masurata de senzorul BOD AQUALYTIC. Nivelul BOD este apoi afisat direct in mg/l.
Valorile BOD sunt stocate in memoria senzorului si pot fi introduse pentru conversia data utilizand factorul dat. Acest lucru inseamna ca seriile ce sunt finalizate duminica pot fi evaluate in saptamana urmatoare fara nici un fel de problema.
Perioada de masurare este selectabila de utilizator intre 1 si 28 de zile pentru a se potrivi aplicatiei date. In timp ce perioadele scurte de masurare sunt utile pentru anumite aplicatii, masuratorile standard de BOD se pot face pe o perioada de 5 zile – iar masuratorile manometrice pentru determinari OECD, de exemplu, au loc pe o perioada de 28 de zile.
Aplicatii:
– apre reziduale
– determinarea activitatii biologice
– instalatii de tratare a apelor reziduale
– laboratoare analitice
– cercetare
Evaluarea masuratorilor:
In cazul in care perioada de masurare este setata la 24 de ore, AQUALITIC AL606 BOD sistem de masurare va inregistra masuratorile la fiecare ora. Cu o perioada de masurare de 48 de ore, unitatea va masura si va stoca valorile pentru BOD la fiecare 2 ore. In cazul in care perioada de masurare este situata intre 3 si 28 de zile, valorile sunt masurate si stocate in fiecare zi.
Valorile curente si valorile stocate pot fi introduse oricand. Tabelul/graficul va ilustra un exemplu pentru o evaluare BOD5 – la 5 zile.
| Zi | Afisaj |
| 1 zi | 150 mg/l |
| 2 zile | 220 mg/l |
| 3 zile | 240 mg/l |
| 4 zile | 250 mg/l |
| 5 zile | 260 mg/l |

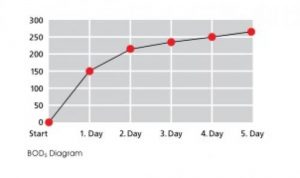

Diagrama BOD5
Functia de pornire automata
Variatiile in temperatura probei inainte de afisarea rezultatului testului in variatii de presiune in sistemul de masurare in timpul perioadei de egalizare a temperaturii intr-un cabinet controlat thermostatic (in cazul in care o masuratoare BOD este facuta la 20 de grade C de exemplu). Aceste variatii va cauza erori in mod normal in timpul masuratorilor maonometrice. Pentru a preveni astfel de erori, aparatul AQUALITIC AL606 este echipat cu o optiune de pornire automata:
Masuratorile nu sunt facute pana cand temperatura probei este aceeasi cu temperatura cabinetului controlat static. Acest lucru elimina posibilitatea fluctuatiilor de temperatura ce nu sunt legate de masuratorile manometrice.
Sistemul de masurare complet AL606
In plus la unitatea BOD penru masurarea si stocarea nivelelor de BOD, Aqualytic AL606 sistemul de masurarea va include sticlele de probe, senzorii de masurare, sistemul de agitare inductive, baloane pentru masuratori overflow pentru masurarea volumului de proba, inhibitor de nitrificare si hidroxid de potasiu drept absorbant.
Continut la livrare:
* unitate completa AL606 cu 6 capete cu senzori si unitate de control cu baterii
* unitate inductive de agitare cu sursa de alimentare
* 6 sticle pentru probe
* 6 garnituri din cauciuc
* 6 tije pentru agitator magnetic
* 1 balon overflow, 157 ml
* 1 balon overflow, 428 ml
* 1 sticla, 50 ml solutie hidroxid de potasiu
* 1 sticla, 50 ml solutie inhibitor de nitrificare
* 1 manual de instructiuni
Cod catalog: 444406
AL 612
– la fel ca la AL 606 cu diferenta AL 612 cu 12 capete de masurare cu senzori
Cod catalog: 444410
Specificatii tehnice:
| Principiul de masurare | Manometric; lipsit de mercur, senzor electronic de presiune |
| Domeniul de masurare (mg/l O2) | 0-40, 0-80, 0-200, 0-400, 0-800, 0-2000, 0-4000 mg/l |
| Acuratete | 0.5 % din scala totala la 20 grade C |
| Aplicatii | BOD5, BOD7, OECD 301 F… |
| Afisaj rezultate | BOD (mg/l); 4 – cifre; LED 7 segmente |
| Afisaj parametrii masurati | Domeniul BOD, volum, durata, timpul de masurare |
| Perioada de masurare | Selectabila de utilizator, intre 1 si 28 de zile |
| Stocare automata rezultate | Pana la 28 de rezultate, in functie de perioada de masurare |
| Intervalul de stocare | – la fiecare ora (1 zi) – la fiecare 2 ore (2 zile) – zilnic (3-28 de zile) |
| Functia de pornire automata | – dupa egalizarea temperaturii probei – poate fi oprita |
| Alimentare electrica | 3 baterii alkaline (“Baby cells” – dimensiunea C) |
| Viata bateriei | 1 an (in mod normal de utilizare pentru BOD5 aparat – maxim 1 citire pe zi); avertizare in cazul in care bateria este descarcata |
| Interfata | RS232 pentru imprimanta sau conectare PC |
| Ceas | Ceas cu afisarea timpului real |
| Clasa de protectie | IP 54 (capul cu senzor) |
| Dimensiuni (L x l x H) | 375 x 195 x 230 mm include unitatea de agitare |
| Greutate | 3850 g, unitate cu sticle 5750 g, complet cu unitatea de agitare |
| Carcasa | ABS |
| Certificat de conformitate CE |
Sistem de agitare inductiv
Sistemul de agitare inductive AQUALYtic cu microprocesor de control este lipsit de mentenanta. In alte cuvine, nu cuprinde parti in miscare in sistem.
La intervale regulate, tijele de agitare sunt accelerate si incetinite din nou, ducandu-le pana la viteza maxima si inapoi din nou. Acest lucru va asigura centralizarea tijei de agitare.
Tijele de agitare ce sunt indepartate din centrul sticlei sunt re-centrate rapid si cu acuratete.
Sistemul inductive de actionare va garanta operarea lipsita de intretinere (nu este necesar sa inlocuiti curelele motorului sau motoarele) pentru o perioada mare de timp.
Accesorii:
| Articol | Cod catalog |
| Capul cu senzor | 2444430 |
| Sticla cu proba BOD Sticla bruna, 500 ml |
418644 |
| Sticla proba BOD, sticla bruna, 500 ml, set de 6 sticle | 418645 |
| Cablu pentru conectare la PC Serial 9 – pini |
244440 |
| Sistem de agitare inductive Pentru 6 probe, 110-240 V/ 50-60 Hz |
244452 |
| Tija de agitare | 418637 |
| Unealta de indepartare tija de agitare | 418638 |
| Garnitura din cauciuc | 418636 |
| Substante chimice | |
| Solutie de hidroxid de potasiu 45 %, 50 ml |
418634 |
| Inhibitor de nitrificare (N-ATH) 50 ml |
418642 |
| Balon overflow, 21.7 ml | 418664 |
| Balon overflow, 56 ml | 418655 |
| Balon overflow, 157 ml | 418657 |
| Balon overflow, 360 ml | 418659 |
| Balon overflow, 428 ml | 418660 |
| Set complet baloane overflow | 418654 |
| Set testare, tabel teste BOD CM, cutie de 8 tablete | 418328 |
Set de teste pentru AL606
Firma Aqualitic poate livra de asemenea seturi de teste pentru a verifica operarea corecta a aparatului AL606 BOD. Setul contine 8 tablete de testare CM! ce va cauza un consum definit de oxigen.
Aceste tablete sunt usor de utilizat. Puneti simplu o tableta in sticla BOD, incepeti procesul de masurare, cititi valoarea BOD dupa 5 zile, si apoi comparati valoarea cu valoarea definite. In cazul in care aceasta valorea este in toleranta admisa, acest lucru inseamna ca sistemul de masurare functioneaza corect.
Egalizarea temperaturii in timpul masuratorilor BOD
Egalizarea temperaturii este esentiala inainte de a incepe testarea biologica, deoaece temperatura are un efect major asupra activitatii biologice. Masuratorile BOD de exemplu sunt facute intpotdeauna intr-un cabinet controlat thermostatic la temperatura de 20 grade C.
Pentru egalizarea temperaturii, va recomandam cabinetele controlate thermostatic AQUALITIC cu o temperatura selectabila de utilizator intre 2 si 40 grade C.
